Schneider Electric Zelio control relay for undervoltage or overvoltage detectio

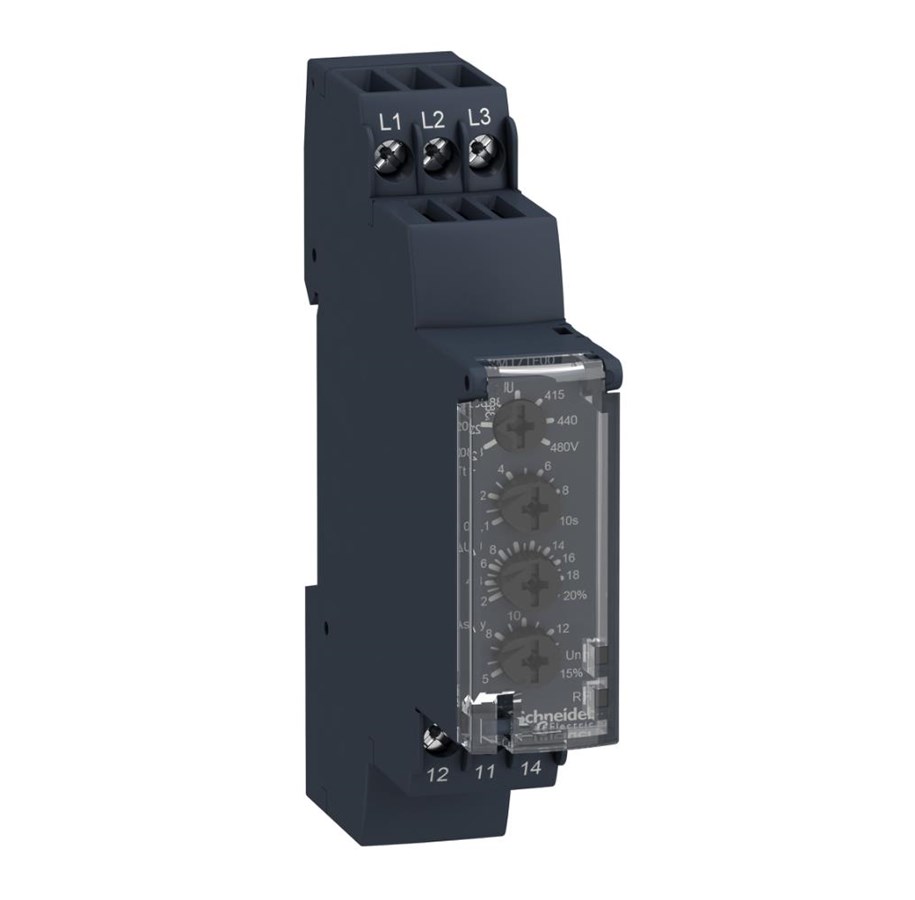

Zelio RM17 ist eine kompakte Serie von Steuerrelais, die einfach auf einer DIN-Schiene montiert werden kann. Die Relais sind für einphasige oder dreiphasige Anwendungen erhältlich und können die Spannung, den Strom, den Phasenverlust, die Phasenfolge und die Asymmetrie zwischen den Phasen messen. Mit einer Breite von nur 17,5 mm nehmen sie nur sehr wenig Platz auf der DIN-Schiene ein und passen auch hinter die Abdeckung eines Standardpanels. RM17UAS15 ist ein Steuerrelais für Über- oder Unterspannung von 65..260 VAC/DC. Die Messung erfolgt direkt an den Versorgungsklemmen oben und die Ausgangskontakte befinden sich unten. Auf der Vorderseite des Relais befinden sich 4 Wählscheiben zur Einrichtung des Relais: Die erste Wählscheibe stellt die Funktion des Relais (Über- oder Unterspannung) ein und ob das Relais ausgeschaltet werden muss, bevor der Ausgang zurückgesetzt wird (Speicherfunktion). Die zweite Wählscheibe stellt den Schwellwert in Volt von 65..260 VAC/DC ein. Die dritte Wählscheibe stellt die Hysterese ein, welche zwischen 5..20% liegen kann.Die vierte Wählscheibe stellt Verzögerungszeit des Ausgangs von 0,1..10 Sekunden ein.Das Steuerrelai hat einen C/O-Ausgangskontakt mit einer maximaler Last von 5A.Auf der Vorderseite des Relaissind zwei LED's zur Anzeige des StatusdesRelaiss vorhandendie grüne LED zeigt an, dass die Versorgung vorhanden ist und die gelbe LED den Status des Relaisausgangs anzeigt.
