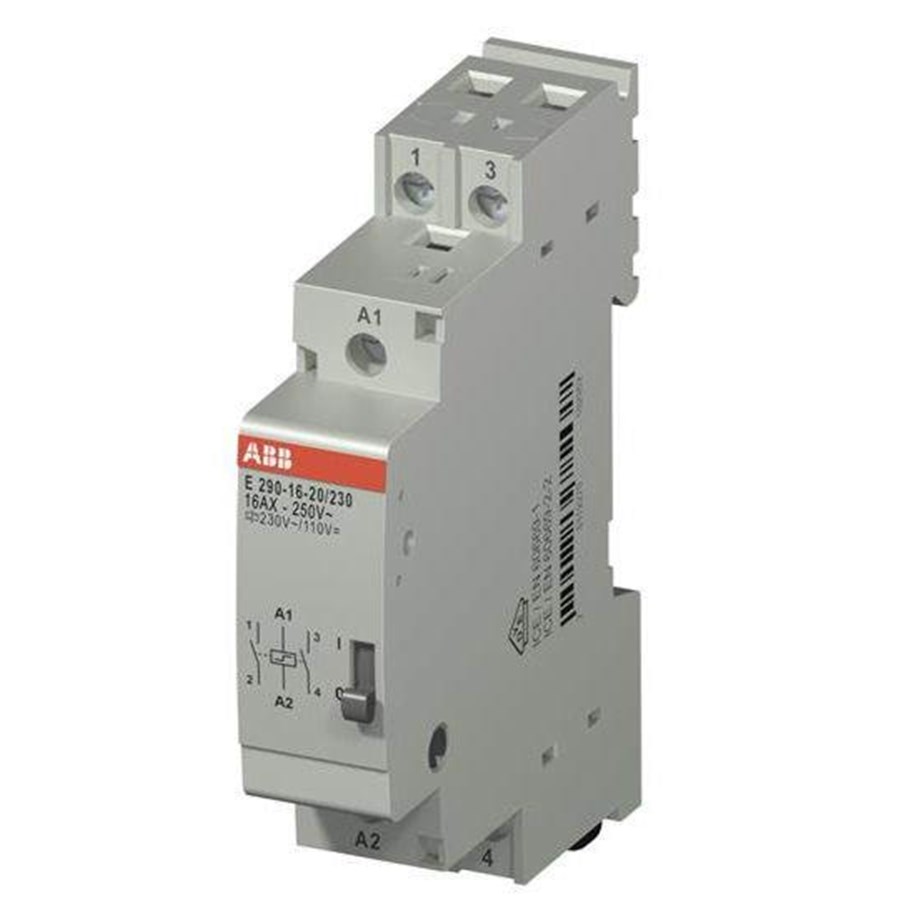

ABB Latching relay e290-16-10/230
Latching-Relais sind elektromagnetisch betriebene Geräte. Die E290-Reihe von ABB kann verwendet werden, um ein einfaches, energiesparendes und effizientes Beleuchtungssteuersystem zu realisieren. Diese Geräte werden hauptsächlich in Privathäusern, Fabrikgeländen sowie in gewerblichen und öffentlichen Gebäuden sowie in Industrieanlagen eingesetzt. In der Regel werden Latching-Relais gesteuert durch Impulstasten installiert, wo es notwendig ist, dass die Beleuchtung von mindestens drei verschiedenen Orten aus bedient wird. Jedes Mal wenn ein Befehl initiiert wird (durch eine Impulstaste), wird ein elektrischer Impuls auf die Spule des Latching-Relais angewendet. Die Spule im Gerät wird kurzzeitig mit Energie versorgt und aktiviert. Dieser kurze Puls zur Spule führt zum mechanischen Rasten der internen Hauptkontakte. Der interne Schaltmechanismus ermöglicht uns eine sichere und zuverlässige Verriegelung (genauso wie bei einem Kugelschreiber). Jeder Puls, der an das magnetische Spulensystem gesendet wird, schaltet das Gerät in seine vorherige Position zurück, wo es mechanisch gehalten wird bis zum Empfang des nächsten Steuerimpulses. Die Geräte sind für Nennströme von 16 und 32A ausgelegt.Durch kombinierbare Zubehörteile können die Hauptmodule in nahezu allen Markt-Anwendungen eingesetzt werden.
Energie
Merkmale
Betriebsbedingungen
Gewicht und Abmessungen
Technische Details
