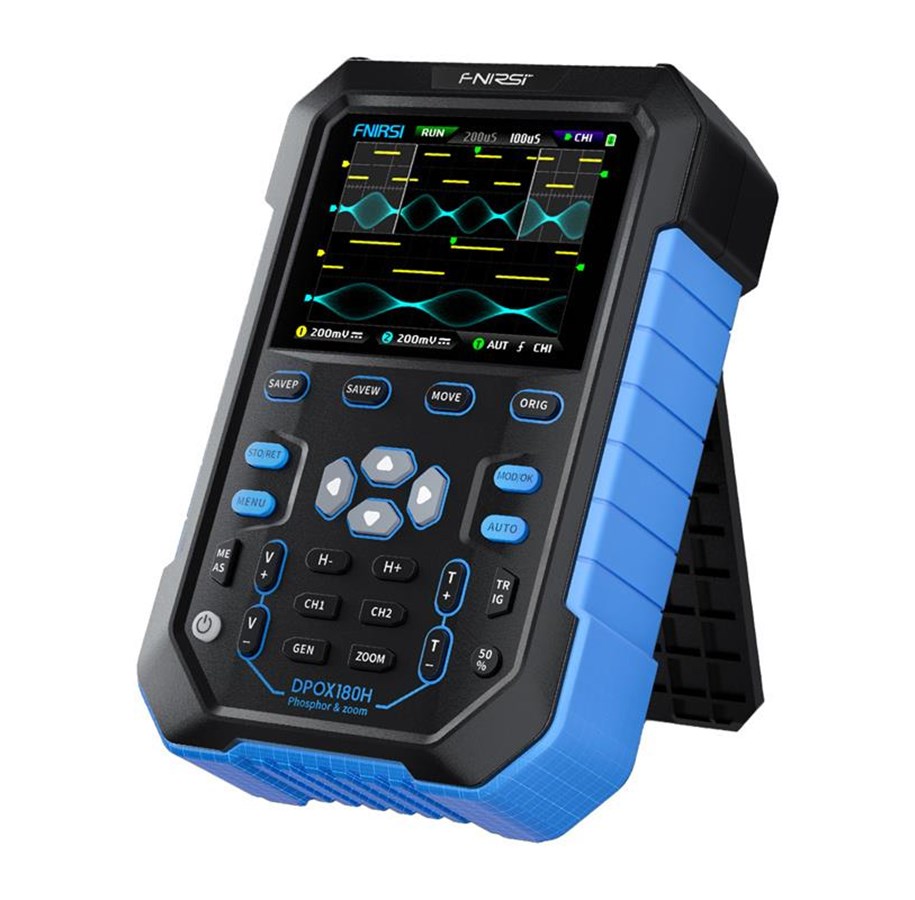

FNIRSI DPOX180H 2-in-1 Handheld Digital Phosphor O

Das FNIRSI DPOX180H ist ein tragbares Digital-Phosphor-Oszilloskop (DPO), das ein 180-MHz-Zweikanal-Oszilloskop, einen 20-MHz-DDS-Funktionsgenerator und fortschrittliche Signalanalysefunktionen vereint. Es ist als kompaktes, mobiles Werkzeug für Service-, Werkstatt- und Laborarbeiten konzipiert und bietet hohe Funktionalität in einem einzigen Gerät.

180 MHz Bandbreite und 500 MSPS – Messgenauigkeit

Das Oszilloskop bietet eine analoge Bandbreite von 180 MHz (-3 dB) und eine Echtzeit-Abtastrate von bis zu 500 MSPS (250 MSPS im Zweikanalbetrieb). Dies ermöglicht die genaue Wiedergabe von schnellen Flanken, Impulsen und hochfrequenten Signalen, was für die Diagnose moderner elektronischer Systeme entscheidend ist.

Digital-Phosphor-Technologie – weitere Informationen in der Wellenform

Die Digital-Phosphor-Technologie nutzt Helligkeitsskala und Farbtemperatur, um die Signalfrequenz zu visualisieren. Dadurch lassen sich Jitter, Rauschen, Instabilitäten und seltene Ereignisse, die bei klassischen Oszilloskopen möglicherweise unsichtbar bleiben, leicht erkennen.

50.000 WFM/s – keine Totzeit

Die hohe Bildwiederholrate von 50.000 Kurven pro Sekunde reduziert die Erfassungs-Totzeit erheblich. So können Sie kurzzeitige Störungen und Signalanomalien effektiv erfassen, was besonders bei der Analyse von Schaltnetzteilen und digitalen Bussen wichtig ist.

Hardware-Bandbreitenbegrenzung von 20 MHz und stabiler Trigger

Der integrierte, zuschaltbare 20-MHz-Hardware-Bandpassfilter reduziert Rauschen und Oberschwingungen effektiv. In Kombination mit einem umfangreichen Triggersystem (Auto/Normal/Single, steigende und fallende Flanke) und adaptiver Triggerstabilisierung sorgt er für ein klares und stabiles Signalbild.

FFT und X-Y-Modus – Frequenz- und Beziehungsanalyse

Die FFT-Funktion bietet eine schnelle, qualitative Vorschau auf das Frequenzspektrum des zu testenden Signals. Darüber hinaus ermöglicht der X-Y-Modus mit digitalem Phosphor die Analyse der Amplituden- und Phasenbeziehungen zwischen zwei Kanälen, z. B. in Form von Lissajous-Figuren.

Zeit-Zoom und Scroll-Modus

Das Oszilloskop bietet eine ZOOM-Zeitbasis im Bereich von 2×–1000×, was eine genaue Analyse ausgewählter Wellenformsegmente ermöglicht. Der Scroll-Modus ermöglicht die kontinuierliche Beobachtung sich langsam ändernder Signale in Echtzeit.

20-MHz-DDS-Generator und Chopping-Funktion

Der integrierte 20-MHz-DDS-Funktionsgenerator unterstützt 14 Wellenformtypen mit einer Frequenzeinstellung in 1-Hz-Schritten. Die einzigartige Chopping-Ausgangsfunktion ermöglicht es Ihnen, einen Ausschnitt der gemessenen Wellenform herauszuschneiden und als Ausgangssignal des Generators zu verwenden, wobei bis zu 500 benutzerdefinierte Signale gespeichert werden können.

Datenspeicherung, Anzeige und Export

Der interne 120-Mbit-Speicher kann bis zu 250 Kurven und 90 Screenshots (BMP) speichern. Die Daten können direkt auf dem Gerät angezeigt oder über USB auf einen Computer exportiert werden, und die Firmware lässt sich einfach aktualisieren.

Mobilität, Sicherheit und Benutzerfreundlichkeit

Der 2,8-Zoll-IPS-Farbbildschirm (320×240) gewährleistet gute Lesbarkeit unter allen Bedingungen. Das Gerät ist mit einer Ein-Knopf-Autokonfiguration, Cursormessungen, einem Eingangsschutz bis 400 V, einem 3000-mAh-Li-Ionen-Akku (bis zu ca. 4 Stunden Betriebsdauer) und einer schnellen 5-V/2-A-Ladefunktion ausgestattet. Das FNIRSI DPOX180H ist ein vielseitiges und sicheres Werkzeug für Elektronikingenieure, Servicetechniker, Studenten und anspruchsvolle Hobbybastler.
