Schneider Electric Zelio control relay for 3-phase detection of voltage and pha

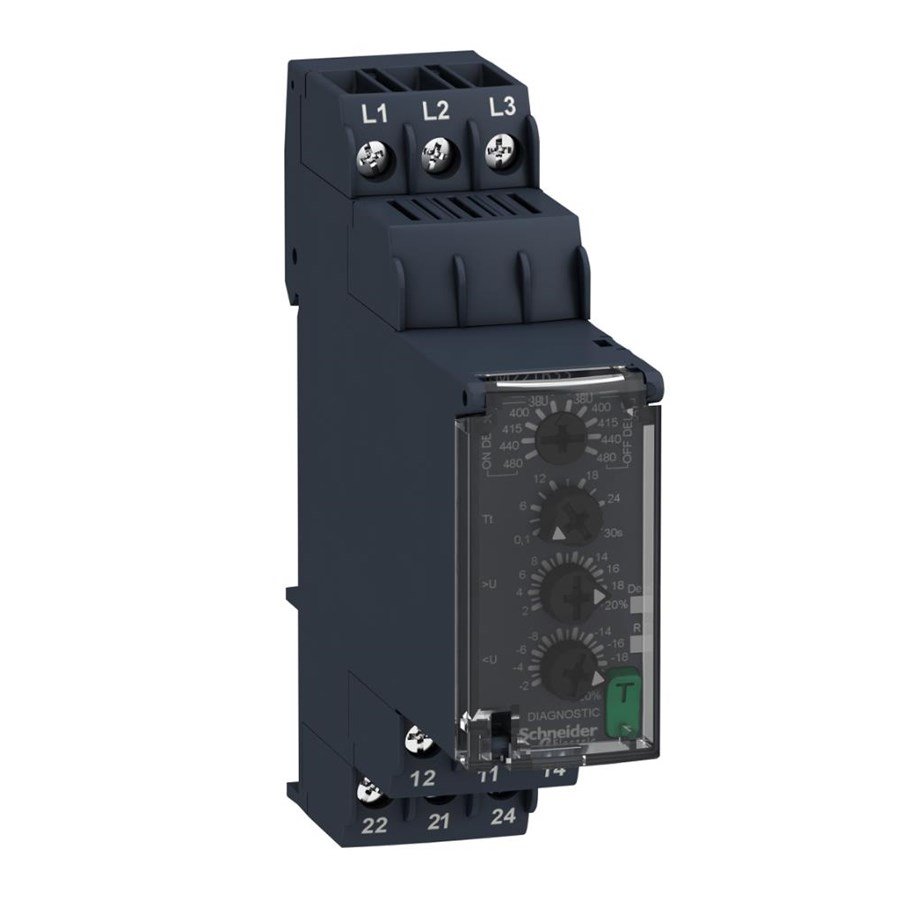

Die Zelio RM22 Steuerrelais-Serie bringt 2 neue wichtige Verbesserungen auf den Markt. Die hintergrundbeleuchteten LED-Wählscheiben für die Einstellung machen es einfach, sie unter allen Bedingungen zu verwenden, auch in staubigen oder schlecht beleuchteten Umgebungen. Der eingebaute Testknopf vereinfacht Inbetriebnahme und Fehlerbehebung durch einen Knopfdruck. RM22TR33 ist ein Steuerrelais zur Messung von 3-Phasen-Sequenz, Phasenausfallerkennung und Über-/Unterspannung. Die Messung erfolgt direkt über die Versorgungsanschlüsse L1, L2 und L3 auf der Oberseite des Relais. Das Relais verfügt über 4 beleuchtete Wählscheiben zur Einrichtung des Relais. Auf der obersten Scheibe wählen Sie den Messbereich zwischen 380 und 480V aus. Der Wert wird auf die Spannung zwischen zwei Phasen eingestellt.Die nächste Scheibe stellt die Verzögerungszeit des Ausgangs ein, welche zwischen 0,1 und 30 Sekunden liegen kann.Die unteren beiden Scheiben stellen den maximalen Über- bzw.Unterspannungspegel in % im Bezug zum Messwert auf der obersten Scheibe ein.Das Relais hat zwei LEDs an der Vorderseite,die anzeigen ob eine Störung erkannt wurde (Def)und welcher Zustand am Ausgangsrelai(R) vorliegt.Der Testknopf zwingt den Ausgang wenn das Zeitrelai eingeschaltet ist.
